M5stack Japan Tour 2025 Spring Osaka に出展しました。展示を見に来ていただいた皆さん、ワークショップに参加していただいた皆さん、どうもありがとうございました!!

デカスギクロック2024
これはなに？

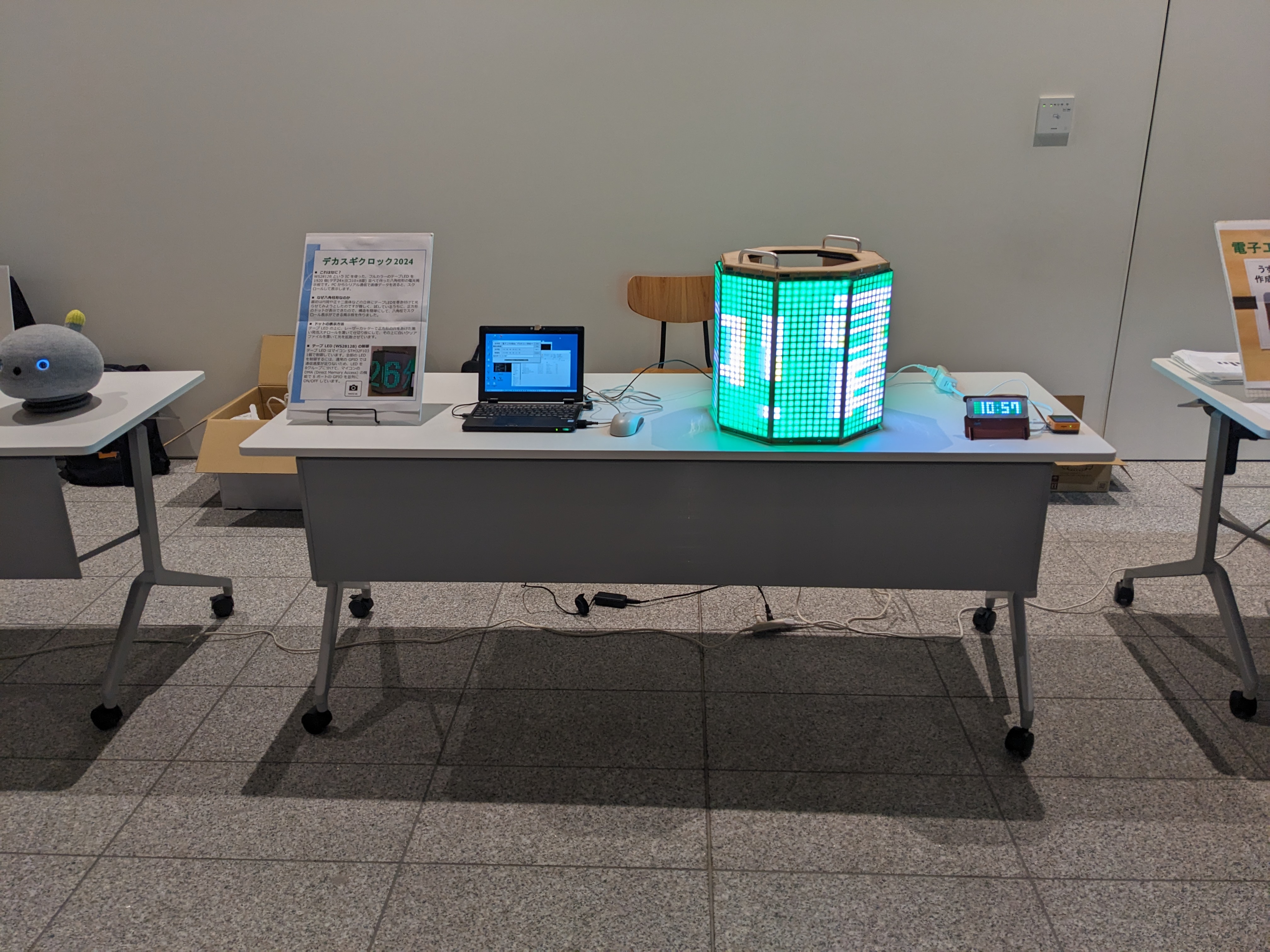

- WS2812B という IC を使った、フルカラーのテープLED を 1920 個(タテ24×ヨコ10×8面) 並べて作った八角柱形の電光掲示板です。PC からシリアル通信で画像データを送ると、スクロールして表示します。
なぜ八角柱形なのか
- 最初は円筒や正十二面体などの立体にテープLEDを巻き付けて光らせてみようとしたのですが難しく、試しているうちに、正方形のドットが表示できたので、構造を簡単にして、八角柱でスクロール表示ができる掲示板を作りました。
ドットの表示方法
- テープ LED の上に、レーザーカッターで正方形の穴をあけた黒い発泡スチロールを置いて仕切り板にして、その上に白いクリアファイルを置いて光を拡散させています。
テープ LED (WS2812B) の制御
- テープ LED はマイコン STM32F103、1個で制御しています。全部の LED を制御するには、通常の GPIO では通信速度が足りないため、LED を 8 グループに分けて、マイコンの DMA (Direct Memory Access) の機能で 8 ポートの GPIO を並列に ON/OFF しています。

うずまきクロック

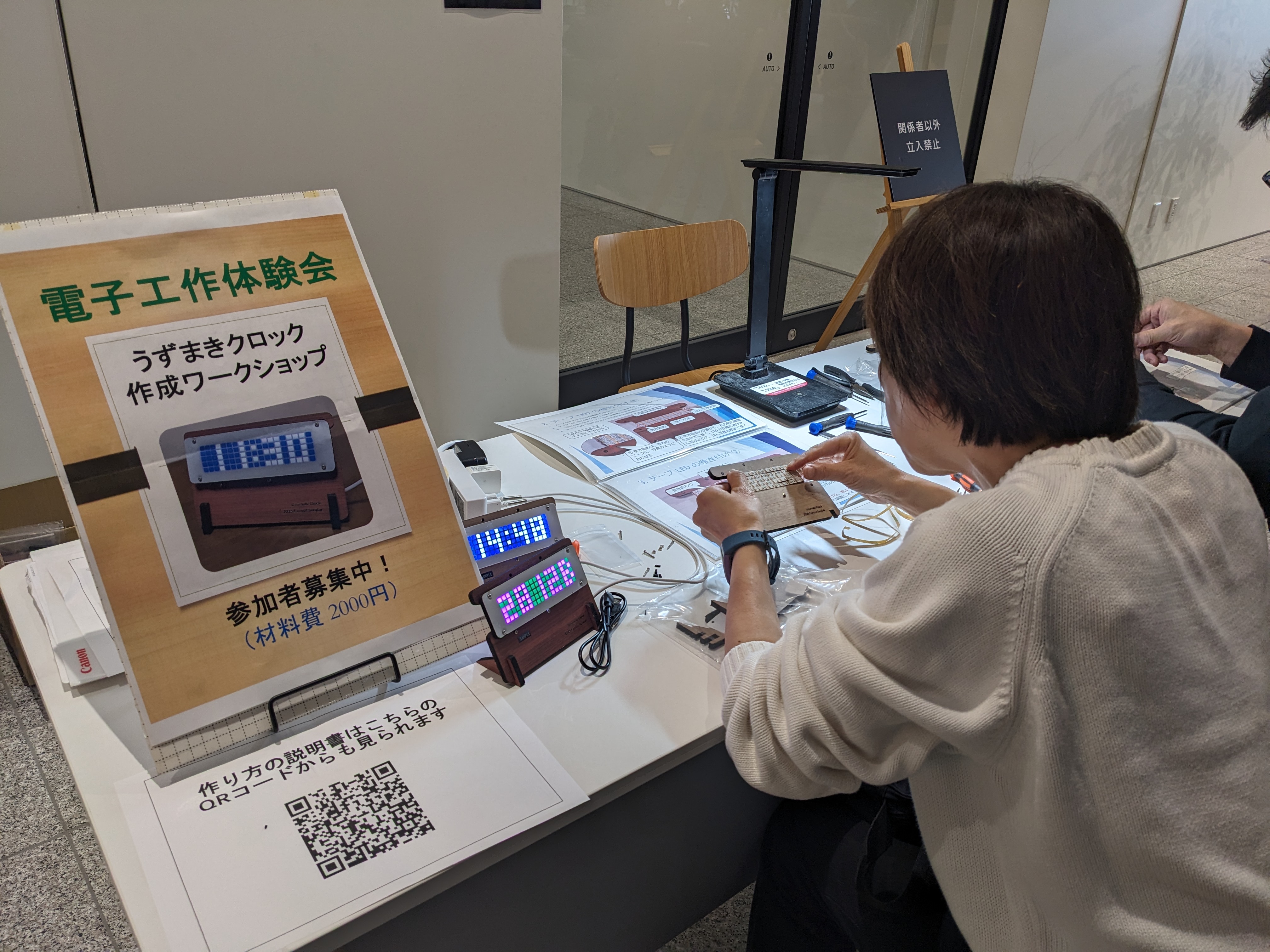

- 木製のボードにフルカラーのテープ LED をくるくる巻き付けて、手のひらサイズの卓上時計を作るワークショップです。LED はマイコンボードで制御していて、パソコンや M5stack につないで時刻を調整したり、メッセージを表示することもできます。はんだ付けは不要で、電子工作が初めての方でも大丈夫ですが、少し細かい作業がありますので、お子さまが参加される場合は大人の方のサポートをお願いします(紹介文より)。
- 作り方説明書
  - うずまきクロック説明書.pdf
