(1) 色画用紙にブレッドボード上の部品の配置図を実物大で印刷したものを用意する。各部品の足の位置にはあらかじめ小さな穴があけてある。

(2) 今回使うブレッドボードと部品。右上にあるのはLANケーブルの心線を曲げて作ったジャンパピン。

(3) 配置図をブレッドボードにはり付ける。

(4) 本物の部品を配置図に合わせて、紙の穴から差し込んでいく。

(5) 完成。これなら部品を差し込む場所を間違えない。簡単すぎる。慣れてくると1～2分で組み立て終わってしまう。

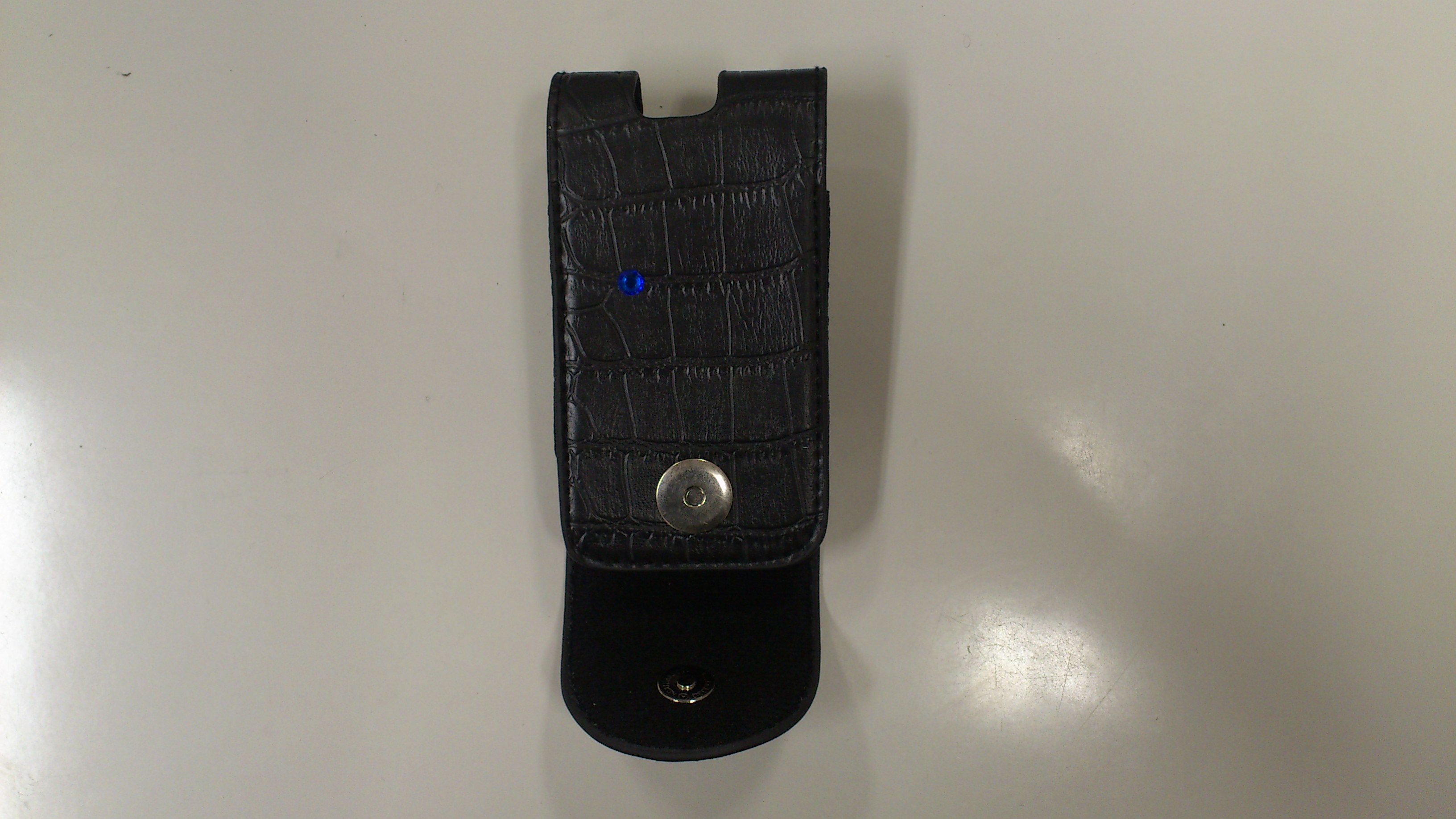

(6) 100円の携帯電話用ケース。大きさがぴったり。赤外線 LED を出す穴まで最初からあいている。100円なので作りが少々雑なのはご愛嬌。

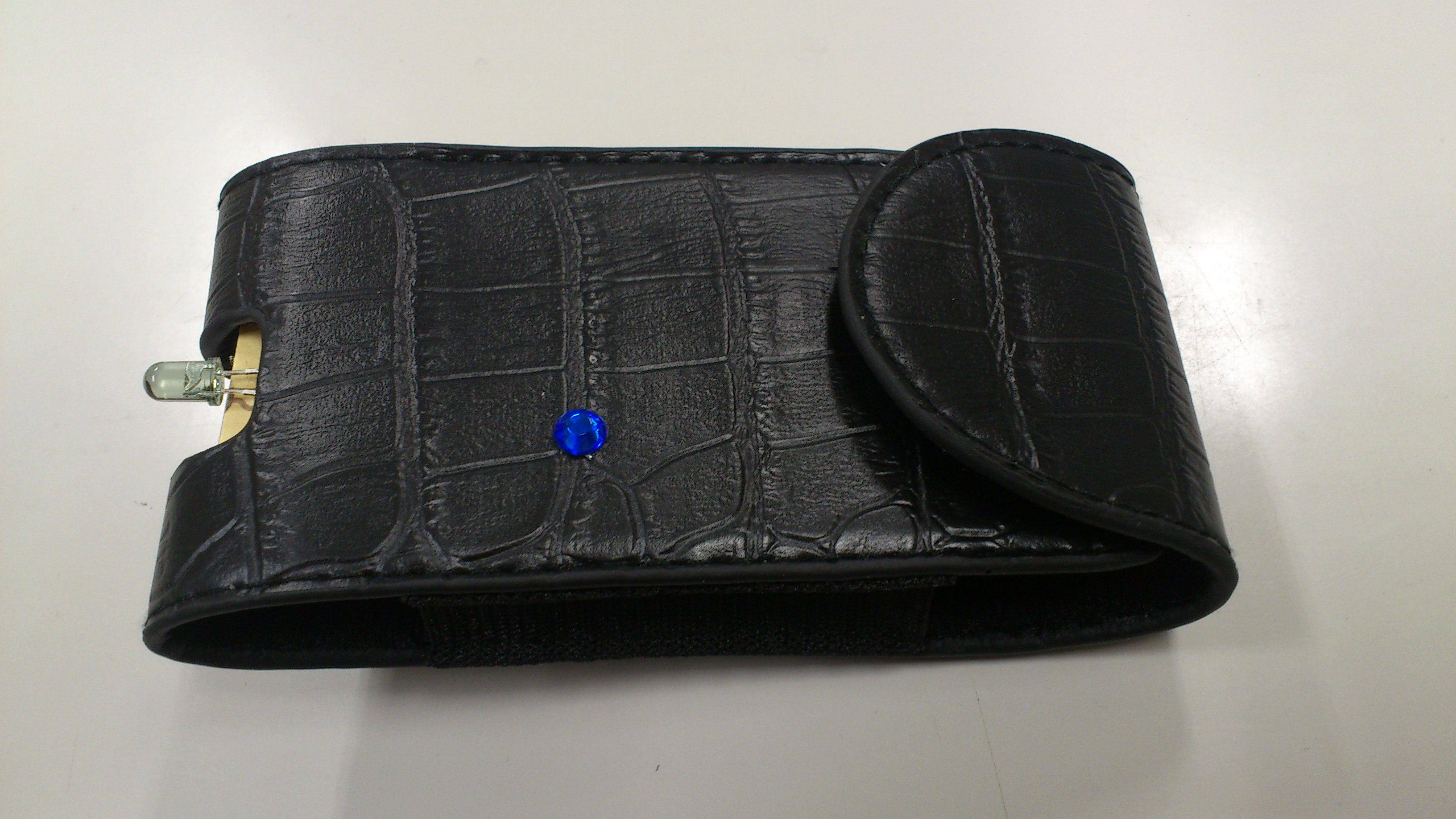

(7) 組み立てたブレッドボードをケースに入れる。青いプラスチックのボタンはケースの上から貼り付けた。
