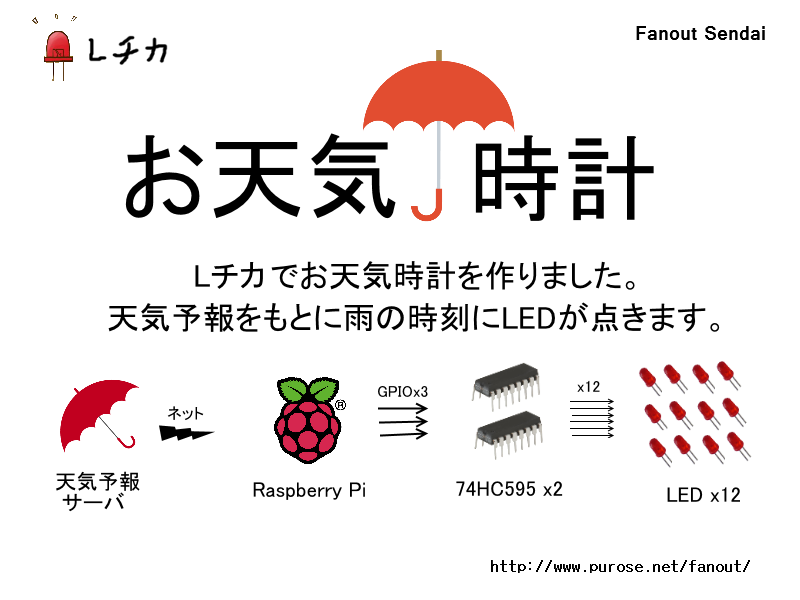

時計の文字盤に12個のLEDを付けて、雨の降る時刻を教えてくれるシステムです。

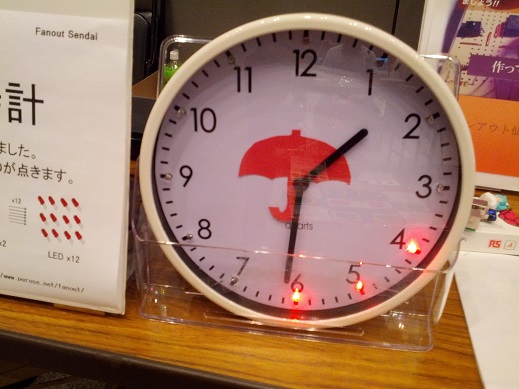

外観 †

↑

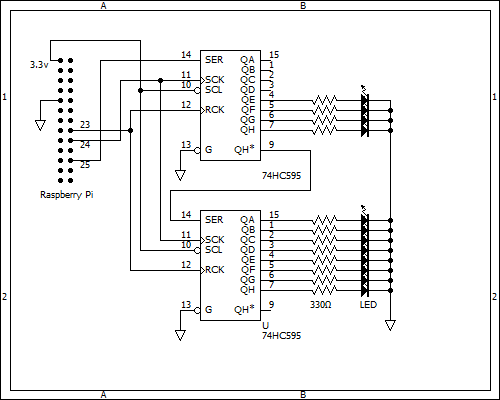

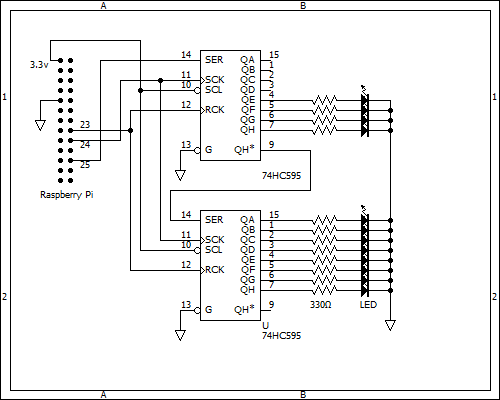

回路図 †

↑

プログラム †

#!/usr/bin/ruby
require 'rexml/document'
require 'open-uri'
require 'pi_piper'

# 市町村コードで天気予報データを取得(21202:大垣市)
url = "http://api.tenki.jp/api/blog/parts/point_clock/forecast_map_point_21202.xml"
doc = REXML::Document.new(open(url))
# 現在時刻の取得 JST(+9h)
now = Time.now + 9*60*60

# シリアルパラレル変換にGPIO 23,24,25pinを使用
$pins = {
 :ser => PiPiper::Pin.new(:pin => 25, :direction => :out), # serial data
 :sck => PiPiper::Pin.new(:pin => 24, :direction => :out), # shift register clock
 :rck => PiPiper::Pin.new(:pin => 23, :direction => :out)  # latch clock
}

def shift(key)
 $pins[key.to_sym].on
 $pins[key.to_sym].off
end

def reset
 $pins.values.each{|pin| pin.off}
end

def send_bits(data)
 printf "0x%04x\n",data
 0.upto(15) do |byte|
   if ((1 << byte) & data) == 0
     $pins[:ser].off
   else
     $pins[:ser].on
   end
   shift(:sck)
 end
 shift(:rck)
end

puts now
bits = 0
for i in 1..11 do
 t = now + 60*60 * i
 str = t.strftime("%Y-%m-%d %H:00:00")
 id = doc.elements['//forecast[public_datetime="'+str+'"]/weather/id']
 h = t.hour % 12
 if id then
   wid = id.text.to_i
   print h, "\t", wid, "\n"
   # 強雨(3)または弱雨(4)ならLED点灯
   if (wid == 3 || wid == 4) then
     bits |= 1 << (15-h)
   end
 end
end
puts ""

reset
send_bits(bits)
↑

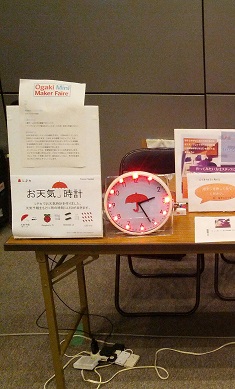

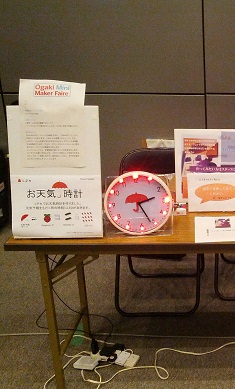

Ogaki Mini Maker Faire 2014 †

IMG_20141006_113532.JPG お天気時計.png
