概要 †

Raspberry Pi の GPIO からの出力で PC の電源ボタンを擬似的に押します。 Raspberry Pi の電源は PC のマザーボード(M/B)の +5VSB (常時5V出力)から取ります。

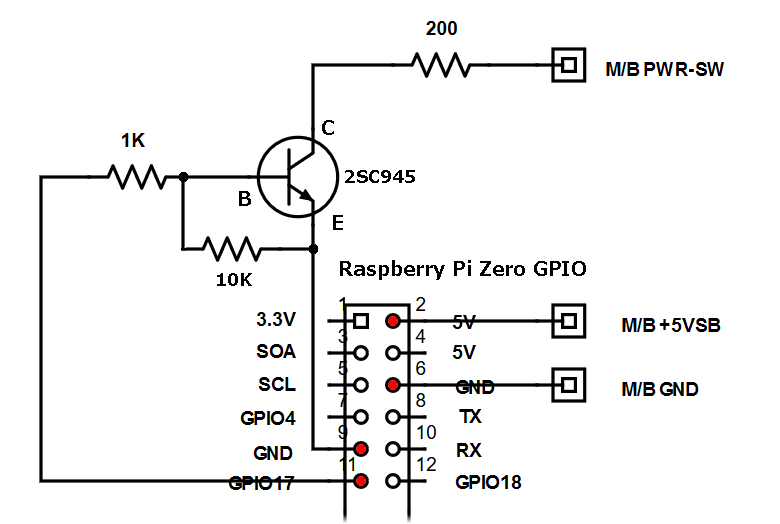

回路図 †

+5VSB と GND は M/B の USB 端子または PS/2 端子に接続
PWR-SW は M/B の電源ボタン入力に接続(コネクタが2本あって片方が電源ボタン入力、もう片方が GND)
本来の電源ボタンも並列に接続して問題ない
トランジスタの B-E 間にプルダウン抵抗を追加した方がよいかも

Raspberry Pi でボタンを押すシェルスクリプト †

電源ボタンを 0.5 秒間押す

gpio -g mode 17 out
gpio -g write 17 0
gpio -g write 17 1
sleep 0.5
gpio -g write 17 0
