概要 †

• USB 接続の赤外線学習リモコン回路です。パソコンや Raspberry Pi に接続して赤外線リモコンの信号を送受信・解析できます。また、ネット上から操作できる赤外線リモコンを簡単に作ることができます。

特徴 †

ネットワーク赤外線リモコンを簡単に作成 †

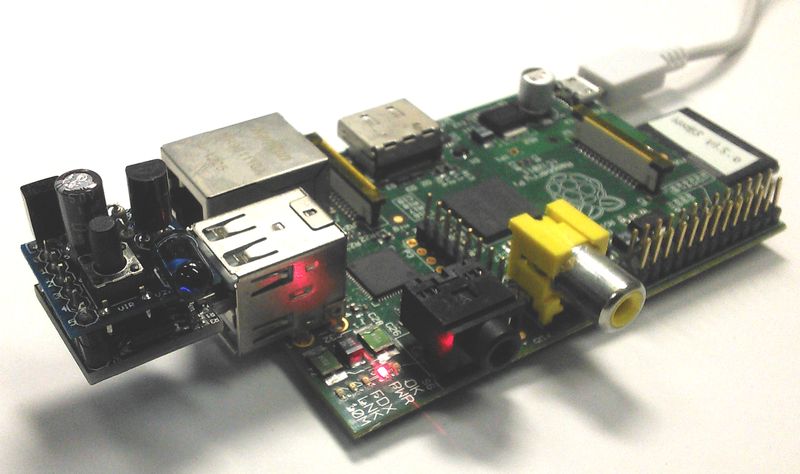

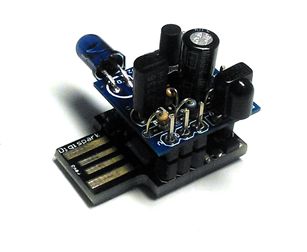

基板上に AVR マイコン、赤外線受光部、赤外線 LED を搭載しています。PC や RaspberryPi の USB 端子に接続することで学習型リモコンとして動作します。Web ブラウザから操作するための Pukiwiki 用プラグインが用意してありますので、ブラウザ上の操作だけで学習ボタン・送信ボタンを必要なだけ追加して、PC やスマートフォンから操作できるネットワーク赤外線リモコンを簡単に作ることができます。

ほとんどのリモコン信号に対応 †

学習した信号をそのまま記録して、全く同じ信号を再現して送信する方式ですので、メーカーやフォーマットによらず、ほとんどの赤外線リモコンの信号を学習できます。マイコンでリアルタイムに赤外線信号の圧縮を行うことで、従来の学習型リモコンではデータが長すぎて学習できなかったエアコンや、フォーマットが特殊な扇風機や海外製品の信号も学習できます。

ハードウェア処理 †

赤外線信号はマイコンでハードウェア処理していますので、PC の負荷や処理速度に関係なく送受信ができます。PC と接続していない状態でも簡易学習リモコンとして動作し、基板上のテストスイッチで学習・送信の動作確認ができます。

各種 OS に対応 †

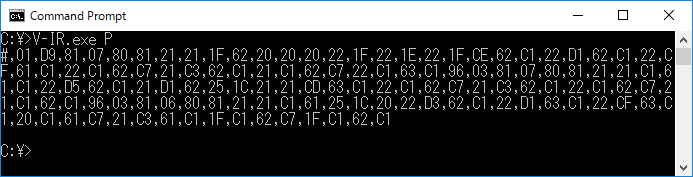

Windows, RaspBerryPi, Linux, FreeBSD 用の制御プログラムがあります(コマンドライン版のシンプルなプログラムで、Web ブラウザから操作すると呼び出されます)。そのため、PC の OS が何であっても同じように動作します。

注意 †

AVR マイコン用のソフトウェア USB である V-USB を利用しています。PC の環境によっては USB デバイスとして認識されないことがあります。特に USB ハブを使用した時に、PC とUSB ハブの機種の組み合わせによって認識されないケースがありました。

ダウンロード †

• 説明書
  • VIR説明書-20160902.pdf

• Windows 用ファイル
  • &ref(): File not found: "wiki-20160903.zip" at page "VIR-USB 接続赤外線学習リモコン"; :ブラウザから操作するためのファイル(制御ソフト込み)
  • &ref(): File not found: "V-IR.exe.zip" at page "VIR-USB 接続赤外線学習リモコン"; :制御ソフトV.24

• Raspberry Pi 用ファイル
  • &ref(): File not found: "wiki-20160903.tgz" at page "VIR-USB 接続赤外線学習リモコン"; :ブラウザから操作するためのファイル(制御ソフト込み)
  • &ref(): File not found: "V-IR.tgz" at page "VIR-USB 接続赤外線学習リモコン"; :制御ソフトV.24

• Perl スクリプト
  • 赤外線データのデコード: decode.pl

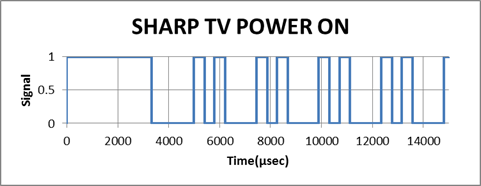

  • 赤外線データのExcelグラフ化: graph.pl

コメント †

• 組み立て方と PukiWiki から制御する手順までの説明書を書きました。 -- milkaulait? 2016-09-18 (日)
• バージョン 20160903: pukiwiki の send(), receive() プラグインの仕様(引数の順番)を変更して &send(ファイル名); &receive(ファイル名); と書くだけでボタンが作れるようにしました。 -- milkaulait? 2016-09-30 (金)
• 各種家電製品での動作テストの結果は (従来版)赤外線学習リモコン動作レポート1 をご覧ください(旧バージョンのレポートですので、音が鳴らないなど動作は異なります) -- milkaulait? 2016-09-30 (金)
• 専用の動作レポート掲示板を作りました。動作レポートは (USB版)赤外線学習リモコン動作レポート2 にお書きください。 -- milkaulait? 2016-10-12 (水)
• １つの PC に本デバイスを複数接続したときに、順番に全てのデバイスから赤外線を出力するようにしました。 -- milkaulait? 2016-11-04 (金)
• 複数のリモコンの信号を連続して出力できるようにしました。TV電源ON→入力変更→ビデオ再生開始　みたいなことができます。 -- milkaulait? 2016-11-04 (金)
• ファームウェアの内部情報を表示するコマンドを追加しました(V.25) -- milkaulait? 2016-11-06 (日)
• このページに写真と紹介文を追加しました。 -- milkaulait? 2016-11-07 (月)

お名前:



Site admin: admin

PukiWiki 1.4.7 Copyright © 2001-2006 PukiWiki Developers Team. License is GPL.
Based on "PukiWiki" 1.3 by yu-ji. Powered by PHP 5.5.10. HTML convert time: 0.045 sec.
